技術參數
產品型號：Z41H
公稱通徑：DN50～1200mm
壓力范圍：PN10～160MPa
工作溫度：-29℃～+600℃
主體材質：碳鋼、不銹鋼、合金鋼
設計與制造：GB12234
結構長度：GB12221
法蘭尺寸：GB9113 JB79
壓力溫度：GB9131
試驗檢驗：GB/T13927 、JB/T9092

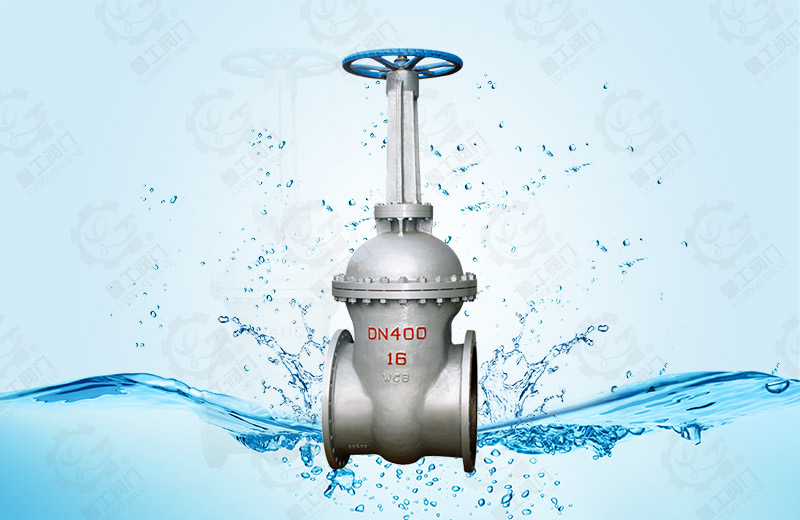

產品概述
國標楔式閘閥是一種最常見的啟閉閥，利用閘板的上下工作來接通(全開)和截斷(全關)管道中的流體介質。 廣泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、冶金、能源系統等體管線上作為調節和截流裝置使用。
結構特點
1、產品結構合理、密封可靠、性能優良、造型美觀；
2、密封面堆焊Co基硬質合金、耐磨、耐腐、抗摩擦性能好、使用壽命長；
3、閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能；
4、雙重密封，性能更可靠；
5、閥桿升降位置指示，更直觀；
6、零件材質及法蘭、對焊端尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。
試驗壓力
| 公稱壓力 | 1.6Mpa | 2.5Mpa | 4.0Mpa |
| 密封實驗 | 1.8Mpa | 2.8Mpa | 4.4Mpa |
| 殼體強度 | 2.4Mpa | 3.6Mpa | 6.0Mpa |
| 適用溫度 | 300℃ | ||
主要零件材料
| 零件名稱 | 閥體 | 閥蓋 | 閥桿 | 密封面 | 填料 |
| GS-C25 | GS-C25 | GS-C25 | 13r | 2Cr13 | 柔性石墨 |
| STL | |||||
| 304 | CF8 | CF8 | 304 | 304 | 柔性石墨 |
| STL | PTFE | ||||
| 316 | CF8M | CF8M | 316 | 316 | 柔性石墨 |
| STL | PTFE | ||||
| 304L | CF3 | CF3 | 316 | 304L | 柔性石墨 |
| STL | PTFE | ||||
| 316L | CF3M | CF3M | 316 | 316L | 柔性石墨 |
| PTFE |
主要連接尺寸
| PN（MPa） | DN | L | D | D1 | D2 | B | f | N-Φ | △H(STRODE) |
| 1.6 | 15 | 130 | 95 | 65 | 45 | 14 | 2 | 4-14 | 20 |
| 20 | 150 | 105 | 75 | 55 | 14 | 2 | 4-14 | 25 | |
| 25 | 160 | 115 | 85 | 65 | 14 | 2 | 4-14 | 30 | |
| 32 | 180 | 135 | 100 | 78 | 16 | 2 | 4-18 | 35 | |
| 40 | 200 | 145 | 110 | 85 | 16 | 3 | 4-18 | 45 | |
| 50 | 250 | 160 | 125 | 100 | 16 | 3 | 4-18 | 55 | |
| 65 | 265 | 180 | 145 | 120 | 18 | 3 | 4-18 | 70 | |
| 80 | 280 | 195 | 160 | 135 | 20 | 3 | 8-18 | 85 | |
| 100 | 300 | 215 | 180 | 155 | 20 | 3 | 8-18 | 105 | |
| 125 | 325 | 245 | 210 | 185 | 22 | 3 | 8-18 | 130 | |
| 150 | 350 | 280 | 240 | 210 | 24 | 3 | 8-23 | 155 | |
| 200 | 400 | 335 | 295 | 265 | 26 | 3 | 12-23 | 205 | |
| 2.5 | 15 | 130 | 95 | 65 | 45 | 16 | 2 | 4-14 | 20 |
| 20 | 150 | 105 | 75 | 55 | 16 | 2 | 4-14 | 25 | |
| 25 | 160 | 115 | 85 | 65 | 16 | 2 | 4-14 | 30 | |
| 32 | 180 | 135 | 100 | 78 | 18 | 2 | 4-18 | 35 | |
| 40 | 200 | 145 | 110 | 85 | 18 | 3 | 4-18 | 45 | |
| 50 | 250 | 160 | 125 | 100 | 20 | 3 | 4-18 | 55 | |
| 65 | 265 | 180 | 145 | 120 | 22 | 3 | 8-18 | 70 | |
| 80 | 280 | 195 | 160 | 135 | 22 | 3 | 8-18 | 85 | |
| 100 | 300 | 230 | 190 | 160 | 24 | 3 | 8-23 | 105 | |
| 125 | 325 | 270 | 220 | 188 | 28 | 3 | 8-25 | 130 | |
| 150 | 350 | 300 | 250 | 218 | 30 | 3 | 8-25 | 155 | |
| 200 | 400 | 360 | 310 | 278 | 34 | 3 | 12-25 | 205 | |
| 4.0 | 15 | 130 | 95 | 65 | 45 | 16 | 2 | 4-14 | 20 |
| 20 | 150 | 105 | 75 | 55 | 16 | 2 | 4-14 | 25 | |
| 25 | 160 | 115 | 85 | 65 | 16 | 2 | 4-14 | 30 | |
| 32 | 180 | 135 | 100 | 78 | 18 | 2 | 4-18 | 35 | |
| 40 | 200 | 145 | 110 | 85 | 18 | 3 | 4-18 | 45 | |
| 50 | 250 | 160 | 125 | 100 | 20 | 3 | 4-18 | 55 | |
| 65 | 280 | 180 | 145 | 120 | 22 | 3 | 8-18 | 70 | |
| 80 | 310 | 195 | 160 | 135 | 22 | 3 | 8-18 | 85 | |
| 100 | 350 | 230 | 190 | 160 | 24 | 3 | 8-23 | 105 | |
| 125 | 400 | 270 | 220 | 188 | 28 | 3 | 8-25 | 130 | |
| 150 | 450 | 300 | 250 | 218 | 30 | 3 | 8-25 | 155 | |
| 200 | 550 | 375 | 320 | 282 | 38 | 3 | 12-30 | 205 |
